Разбираем Apple iPhone X

Десять лет назад Apple представила первый iPhone и изменила мир. Сегодня мы разбираем 18-ю итерацию Apple - iPhone X. С ее округлыми краями и передовым дисплеем мы уверены, что это iPhone, который вообразил все эти годы назад, - но теперь, когда его мечта реализована , будет ли он столь же влиятельным, как первый? Время покажет, но пока мы сделаем свою часть, чтобы помочь вам решить. Присоединяйтесь к нам, когда мы откроем драгоценность короны Apple, чтобы увидеть, что заставляет ее сиять.

Шаг 1

  • IPhone X здесь! Здесь заполняется внутри стеклянного сэндвича:

  • A11 «Бионический» чип с нейронным двигателем и встроенным сопроцессором движения M11

  • 5.8 дюймовый полноэкранный OLED-мультитач Super Retina HD с разрешением 2436 × 1125 пикселей (458 точек на дюйм)

  • Двойные 12-мегапиксельные камеры (широкоугольные и телефото) с диафрагмами ƒ / 1.8 и ƒ / 2.4 и OIS

  • 7-мегапиксельная камера TrueDepth с диафрагмой ƒ / 2.2, видеозаписью HD HD 1080p и Face ID

  • Поддержка быстрой зарядки и беспроводной зарядки Qi

  • Наш глобальный блок A1865 имеет широкую поддержку сотовой полосы, а также 802.11a / b / g / n / ac Wi-Fi с MIMO + Bluetooth 5.0 + NFC.

Шаг 2

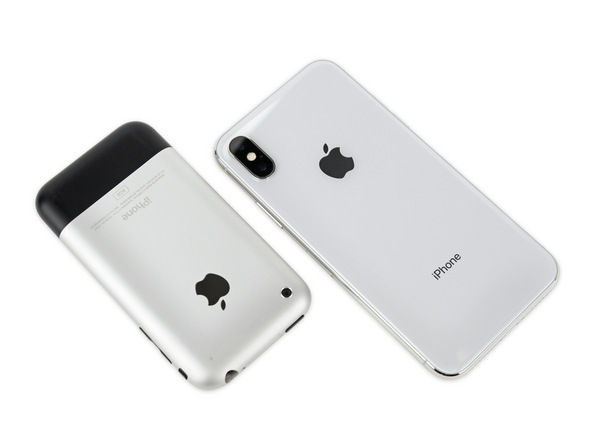

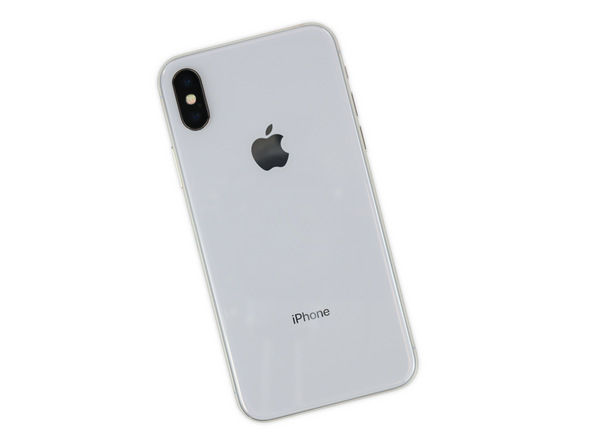

  • В течение десяти лет iPhone проделал долгий путь - настолько давно, что дизайн немного изменился, и этот iPhone больше похож на оригинал, чем мы видели за долгое время.

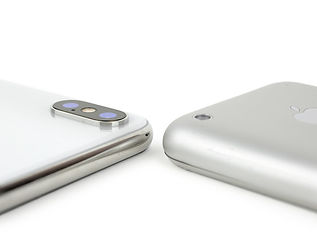

  • За исключением, конечно, для этой камеры удар, и блестящий обод из нержавеющей стали, и стекла назад, и молния коннектор ...

  • Как и в случае с iPhone 8 в начале этого года, Apple изгнала неприглядную (и экологически ответственную) нормативную маркировку с задней стороны iPhone X.

Шаг 3

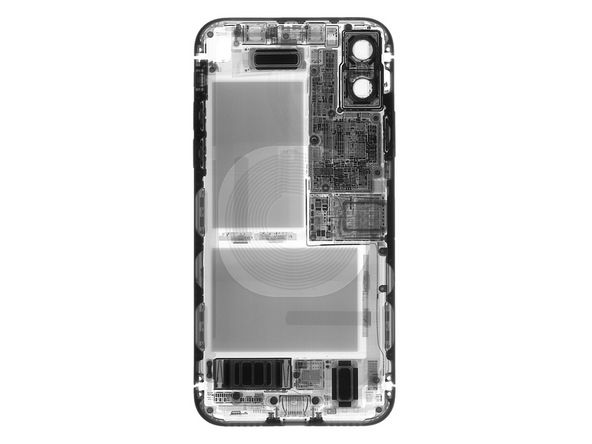

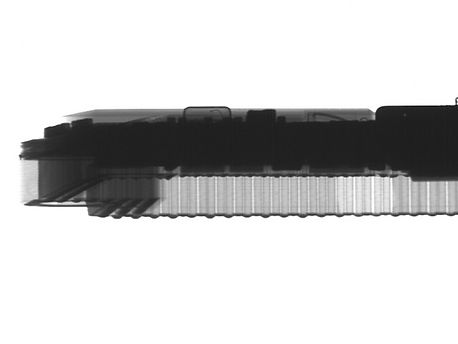

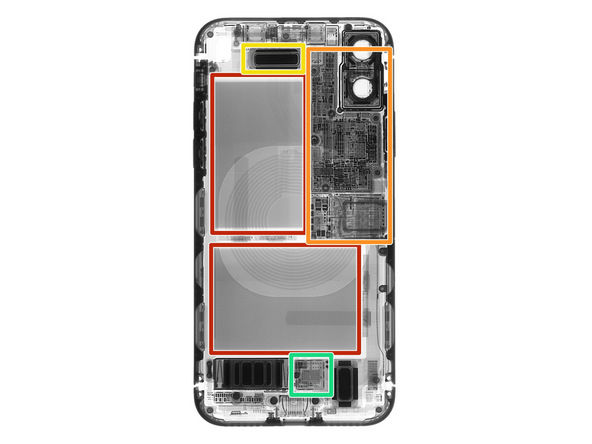

  • Прежде чем погрузиться вслепую, давайте немного 10-лучиРентгеновская разведка от наших друзей в Creative Electron .

  • Вот что мы нашли:

  • Не одна, а две батарейки. Это первый раз в iPhone!

  • Поверхность крошечной логической платы.На основе наложенных точек пайки, похоже, что есть два слоя.

  • Чтобы освободить место для дополнительных передних датчиков, динамик динамика был немного сведен.

  • Там есть таинственный чип между Taptic Engine и нижним динамиком - нам любопытно посмотреть, что там внизу!

Шаг 4

  • Этот pentalobe выглядит странно незавершенным. Нижние винты больше похожи на штифты, если мы честны.

  • Этот винт перемещает резьбовую секцию с дисплея на стальную раму и удлиняет незарезанный участок в причудливо длинный штифт.

  • Наше лучшее предположение заключается в том, что это позволяет дисплею немного гибко, а также позволяет ему перемещать монтажный кронштейн по направлению к внутренней части телефона, что, в свою очередь, создает пространство для усиленного разъема Lightning.

  • К счастью, похоже, что они еще не перегруппировались, так как наша типичнаяtrifecta iOpener , iSclack и iFixit Opening Picksработает, как и в прошлом.

  • Это означает отсутствие значительного изменения сопротивления, и OLED хорошо поддерживается рамкой, в отличие отнекоторых дисплеев, которые мы знаем .

Шаг 5

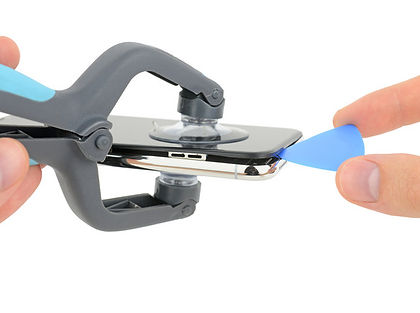

  • Похоже, что боковые открывающиеся iPhone здесь, чтобы остаться. Apple удивила нас этой маленькой трюккой на 7 Plus , но теперь она стандартная.

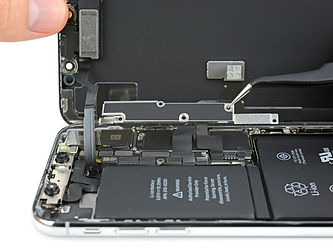

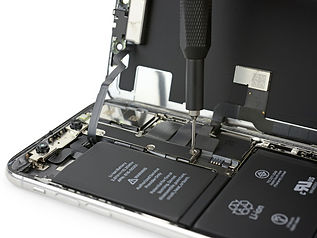

  • Этот единственный кронштейн охватывает каждый разъем логической платы - мы никогда не видели такой плотности разъемов.

  • И снова мы сталкиваемся с трехточечными винтами, стоящими на каждом ремонте, после того, как вы пройдете через винты pentalobe, охраняющие дверь.

Шаг 6

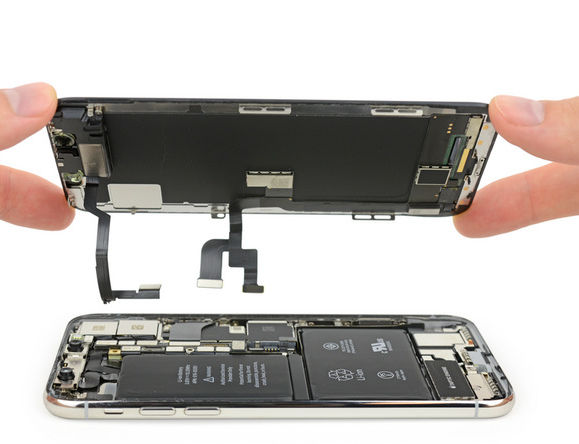

  • После освобождения массивного unibracket с логической платы, мы можем, наконец, украсть быстрый взгляд на аппаратное обеспечение последнего флагмана Купертино.

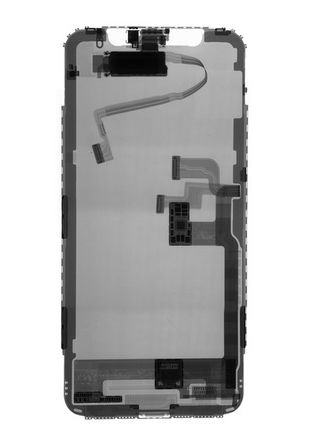

  • Позже мы посмотрим на аппаратное обеспечение на дисплее, так как теперь мы удовлетворены рентгеновским снимком - получается, что тайный чип монтируется на дисплей!

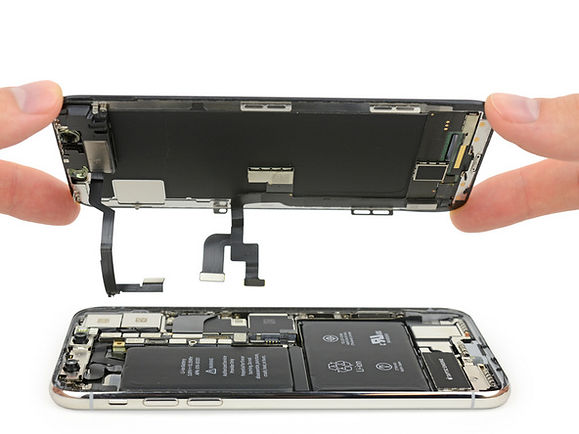

  • Для изменения темпа дисплей поднимается и оставляет переднюю камеру сзади.

  • Этот выстрел тела подтверждает макет, который мы наблюдали в нашей рентгеновской разведке: большая часть недвижимости занята новой батареей с двумя ячейками, а логическая плата значительно сократилась.

Шаг 7

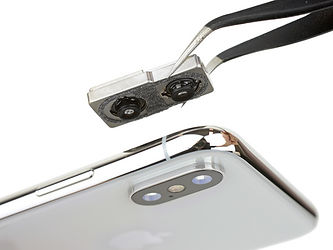

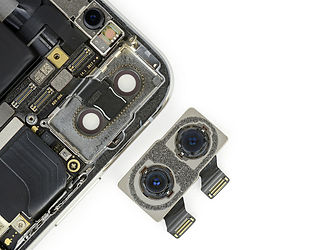

  • Двойная задняя камера имеет усиленный кронштейн, который выглядит так, будто он может предложить некоторую защиту от дефисной защиты для деликатных компонентов.

  • Камеры дополнительно закреплены на заднем корпусе с помощью пенопластового клея, чтобы не повредить вещи. Этим камерам действительно нужно оставаться в режиме Portrait и аналогичных функций, чтобы справиться с их магией.

  • Вокруг окна крышки корпуса камеры можно увидеть крошечные точечные сварные швы, которые, вероятно, удерживают стенки камеры на корпусе.

Шаг 8

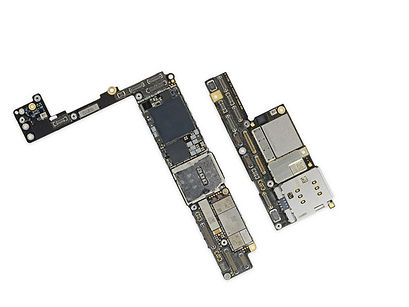

  • Мы, наконец, освободили эти самые плотные логические платы, чтобы получить более пристальный взгляд.

  • Эта миниатюрная логическая плата невероятно эффективна в пространстве.Плотность разъемов и компонентов беспрецедентна. Унция за унцию, даже уApple Watch есть более голая доска.

  • Компактная плата iPhone X позволяет упаковать больше технологий и по-прежнему делает панель iPhone 8 Plus левой и левой и левой.

  • Сравнивая площадь двух плат, материнская плата iPhone X составляет около 70% от размера платы iPhone 8 Plus - это намного больше площади для батареи.

Шаг 9

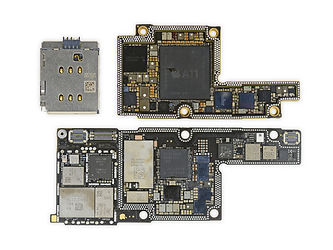

  • Как Apple поставила еще больше технологий на 70% площади? Разумеется, складывая доску пополам.

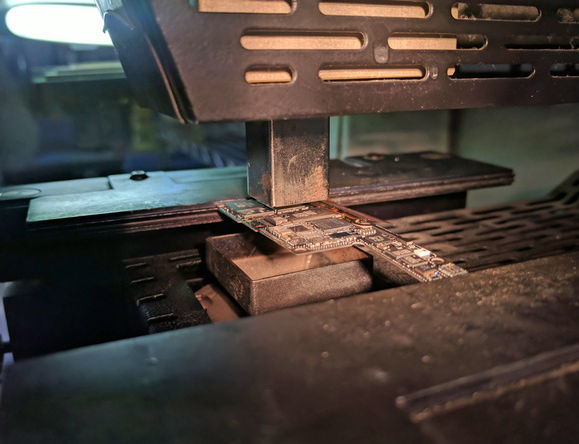

  • Две половинки спаяны вместе, поэтому мы получили некоторую помощь от наших хозяевCircuitwise и их станции по переработке горячего воздуха BGA для разделения слоев.

  • Разделив фрагменты, мы подсчитали площадь всех отдельных слоев и добавили ее до 135% площади логической платы iPhone 8 Plus. Путь, чтобы положить больше в меньше, Apple.

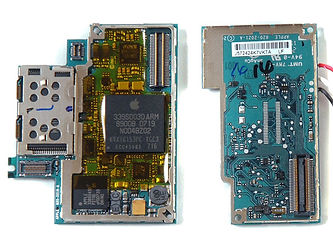

  • Плата iPhone X - это первая двухслойная плата, которую мы видели на iPhone с самого первого iPhone (третья фотография).

  • Недостатком этой умной конструкции является то, что ремонт на уровне платы будет крайне затруднен - ​​в некоторых случаях практически невозможно.

Шаг 10

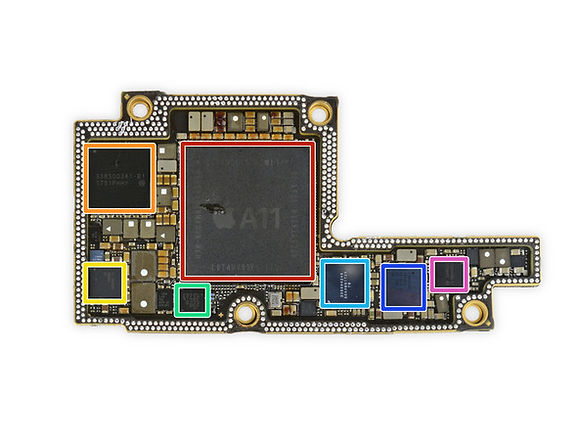

  • Apple APL1W72 A11 Bionic SoC, наложенная на SK Hynix H9HKNNNDBMAUUR 3 ГБ LPDDR4x RAM

  • Ячейка управления питанием Apple 338S00341-B1

  • Зарядное устройство для TI 78AVZ81

  • NXP 1612A1. Вероятно, итерация 16-битной тристарной IC

  • Звуковой кодек Apple 338S00248

  • STB600B0

  • Ячейка управления питанием Apple 338S00306

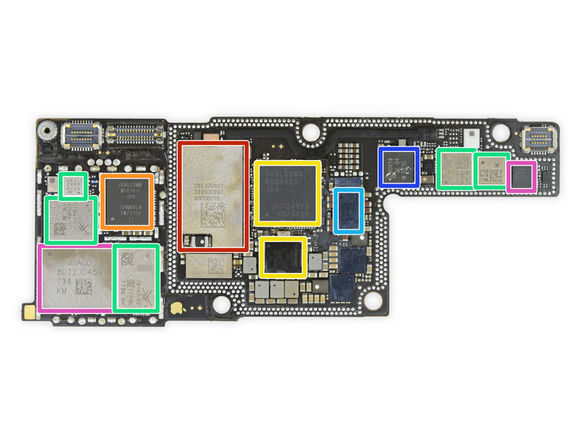

Шаг 11

  • Apple / Murata USI 170821 339S00397 Модуль WiFi / Bluetooth

  • Приемопередатчик LTE Qualcomm WTR5975 .

  • Qualcomm MDM9655 Модем Snapdragon X16 LTE и PMD9655 PMIC. Но Apple -двухпользовательский модем, а TechInsights нашли Intel XMM7480 (PMB9948) в своей модели A1901. Несмотря на то, что модем способен на это, Apple не поддерживает скорости Gigabit с частью Qualcomm.

  • Усилитель мощности Skyworks 78140-22, усилитель мощности SKY77366-17, S770 6662, 3760 5418 1736

  • Беспроводной контроллер беспроводной связи Broadcom BCM59355

  • NXP 80V18 PN80V Модуль контроллера NFC

  • Broadcom AFEM-8072, модуль усилителя мощности MMMB

Шаг 12

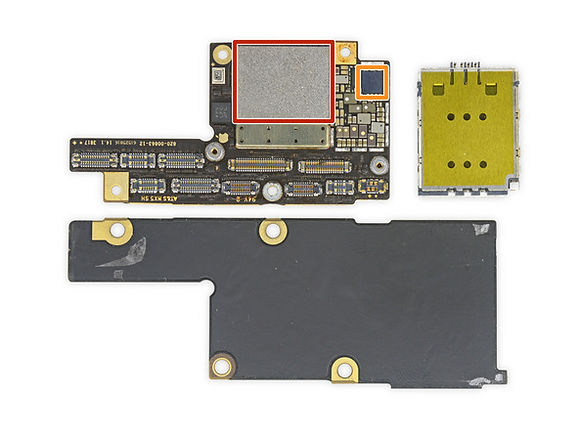

  • А на внешней стороне сэндвича с логической доской:

  • Toshiba TSB3234X68354TWNA1 64 ГБ флэш-памяти

  • Усилитель звука Apple / Cirrus Logic 338S00296

Шаг 13

  • Хорошо, поэтому Apple выпустила сэндвич PCB, но как это работает?

  • Они создали третью прокладку печатной платы, которая строит периметр. И вместо того, чтобы соединять два слоя с суетливым гибким кабелем, данные перемещаются по десяткам сквозныхотверстий .

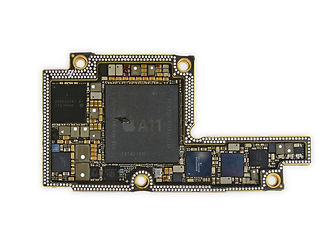

  • Здесь A11 SoC расположен в центре основной платы. Вы можете получить представление о трехмерной структуре доски на снимках рентгеновских снимков. Цилиндры вокруг края - это отверстия, заполненные припоем, соединяющим две доски.

Шаг 14

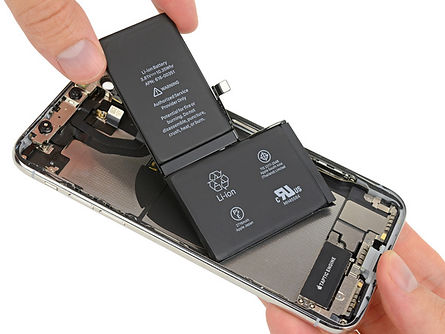

  • Новая батарея с двумя ячейками имеет четыре выдвижных зажима, похожих на более короткие, которые мы нашли в серии 8 , хотя и в совершенно новой ориентации.

  • Вытягивающие язычки привязаны к сторонам ячеек, а не сложены сверху, делая процедуру немного сложнее, чем обычно.

  • Этот телефон упаковывает батарею 10.35 Втч (2716 мАч на 3,81 В), просто избивая батарею 10,28 Втч 8 Плюс , но падение в ковше по сравнению с Galaxy Note8 с его 12,71 бегом .

  • Конструкция с двумя ячейками является скорее мерой использования пространства, чем возможностью изменения емкости. Две ячейки позволяют создавать более творческие формы и места размещения, чтобы наилучшим образом использовать пространство, оставшееся при сжатии логической платы.

Шаг 15

  • Помните, что функция Face ID? В необычном повороте событий мы фактически протестировали его, прежде чем мы разорвали телефон. Оказывается, наша видеокамера с ИК-подсветкой не достаточно быстра, чтобы зацепиться за точечный рисунок, но мы можем видеть освещение в порядке!

  • Время истории: еще в тот же день Microsoft сделала отличный пространственный датчик под названием Kinect . Технология инфракрасной матричной технологии, созданная его израильской технологической компанией PrimeSense .

  • Apple купила PrimeSense за прохладные 360 миллионов долларов назад в 2013 году и, с уверенностью, вложила в нее сотни миллионов долларов с тех пор, когда вышла на рынок.

  • Между тем, Microsoft осталась в беде и должна была бороться за разработку новой сенсорной системы для Kinect 2 . Возможно, теперь, когда у iPhone есть датчик глубины, люди тоже присоединяют его к дронам !

Шаг 16

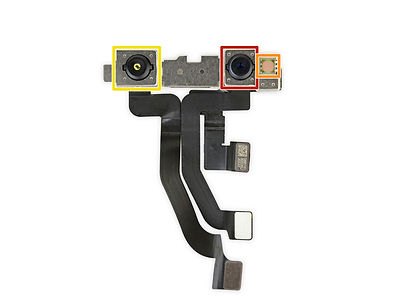

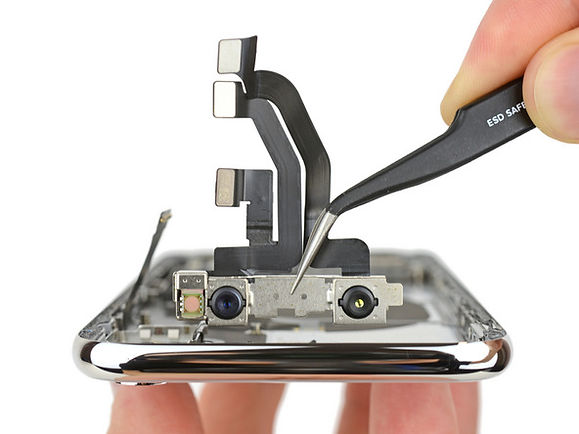

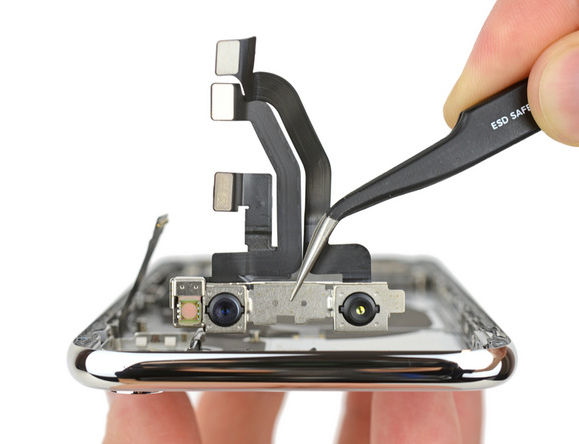

  • Мы обращаем наше внимание на верхнюю часть телефона, чтобы найти ожидаемый mini KinectКамера TrueDepth! Эта система объединяет команду датчиков для распознавания лиц на X.

  • Шаг первый в этой системе: потолочный осветитель, встроенный в дисплей, взрывает ваше лицо инфракрасным (ИК) светом.

  • Затем передняя камера, отмеченная красным цветом, подтверждает наличие лица.

  • Затем проектор с ИК-точкой, справа, проецирует сетку точек на лицо, чтобысоздать трехмерную карту .

  • Наконец, ИК-камера слева читает эту карту и отправляет данные на телефон.

  • Под капотом X отлично справляется с программной магией, чтобы собрать все эти штуки и выяснить, являетесь ли вы вами или вашим злым близнецом .

Шаг 17

  • Конец находится в поле зрения, и мы включаем оставшиеся компоненты в заднем корпусе.

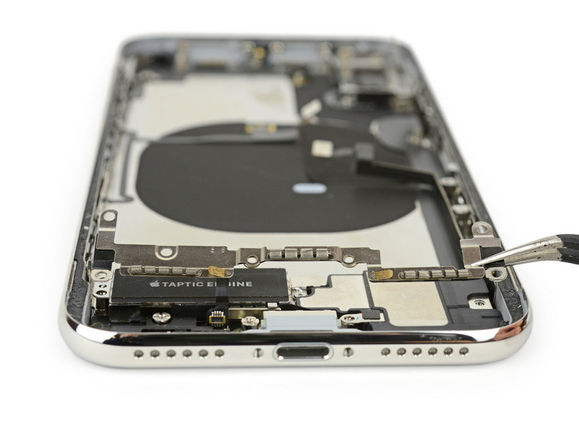

  • Этот первый маленький кронштейн покрыт пружинными разъемами и заземляющими пальцами EMI, а ленточный кабель прикреплен к задней части.

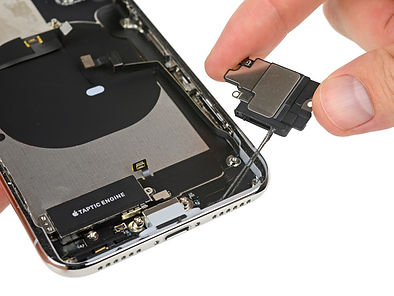

  • Далее находится нижний громкоговоритель, изобилующий липким гидроизоляционным клеем вокруг порта.

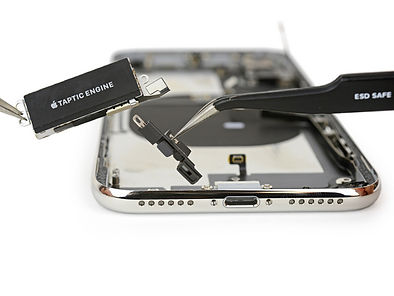

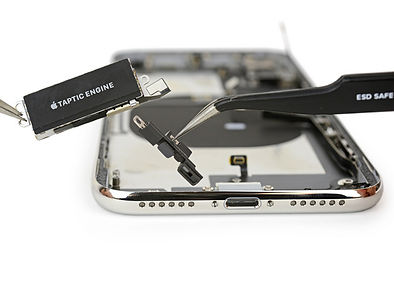

  • И, наконец, освободился двигатель Taptic и знаменитое барометрическое вентиляционное отверстие. Apple Taptic Engine продолжает оставаться линейным вибрационным двигателем.

Шаг 18

  • В прекрасной форме, как всегда, наш инженер по разуму демонстрирует технологию двойного пинцета, чтобы удалить разъем молнии.

  • Хорошая новость для тех, у кого есть виггли-зарядный сингл: разъем молнии выглядит усиленным, с более широким кронштейном, который крепится к боковой стенке рамы.

  • Он также оснащен сквозными отверстиями для внешних винтов pentalobe для прохождения и нажатия на дисплей, как мы видели ранее.

Шаг 19

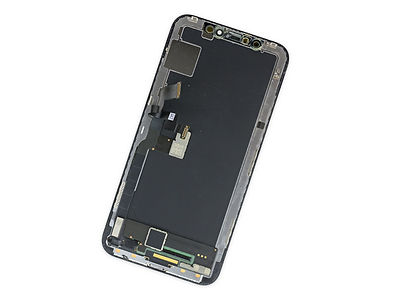

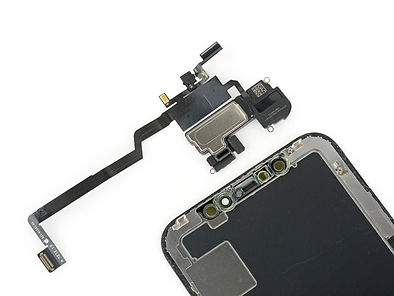

  • Когда основная сборка выбрана на куски, мы обращаем внимание на дисплей. Первое, что нужно выскочить на нас, - это динамик динамиков, недавно переработанный с помощью холодного канала, чтобы вывести звук из дисплея.

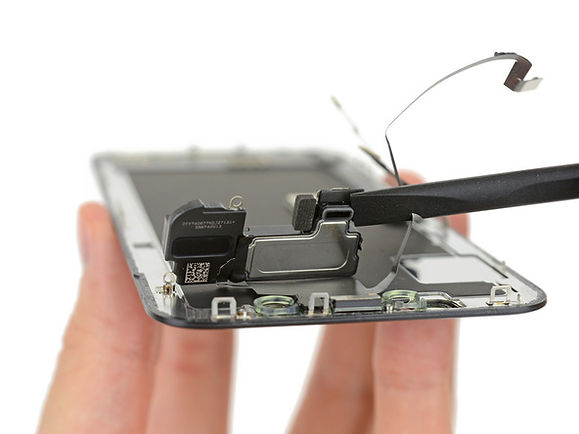

  • Тщательное извлечение верхних компонентов дисплея дает самую сложную коллекцию компонентов верхнего дисплея, которую мы видели. В нем есть громкоговоритель, микрофон, датчик освещенности, осветитель и осветитель.

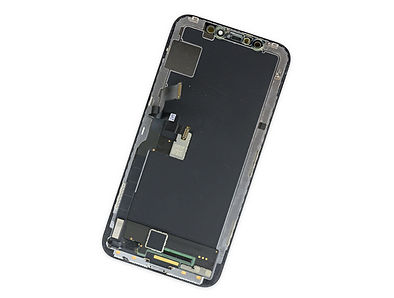

  • Выбрав все модульные биты, мы остаемся с открытым дисплеем.

Шаг 20

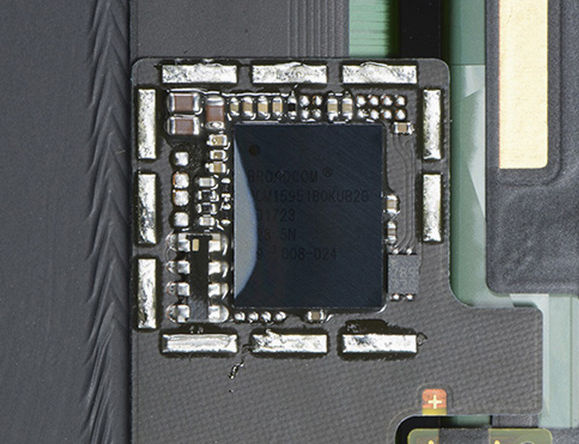

  • Пора посмотреть на этот тайный чип! Немного помогая нашим друзьям в TechInsights, мы подглядываем под щитами на задней панели дисплея и находим:

  • Контроллер сенсорного экрана Broadcom с маркировкой BCM15951B0KUB2G.

  • Также для езды: новое устройство STMicro, которое мы не видели раньше, OLED PMIC с маркировкой 10 THADT733 X-139U

Шаг 21

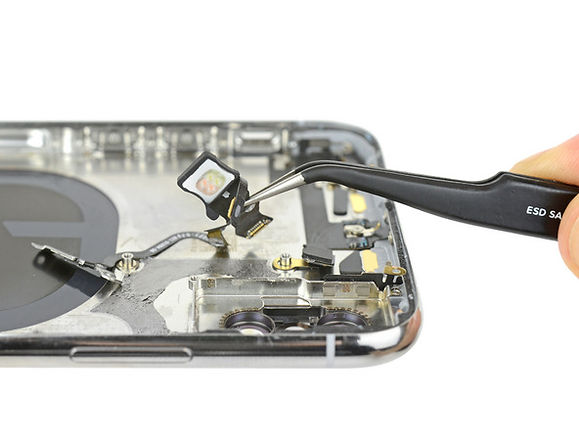

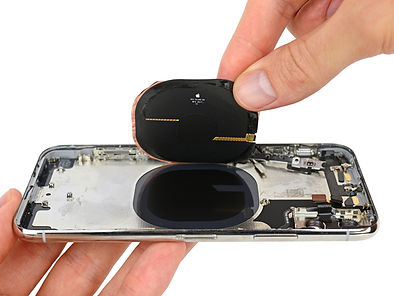

  • Перейдя на голый металл X, мы столкнулись с еще одной знакомой частью этой головоломки с плотной упаковкой: беспроводной зарядной катушкой.

  • О, и все, что прилагается к нему, включая кнопки регулировки громкости, переключатель «звонок / тишина» и неопознанный кронштейн датчика.

  • Мы также очищаем другой сумасшедший многофункциональный кабель от верхней части телефона. В этой ассамблее собрана вспышка True Tone с четырьмя светодиодами и кнопка питания, очень похожие на iPhone.

Шаг 22

  • Бонусный раунд: что происходит, когда вы ломаете заднее стекло на своем новом iPhone X?

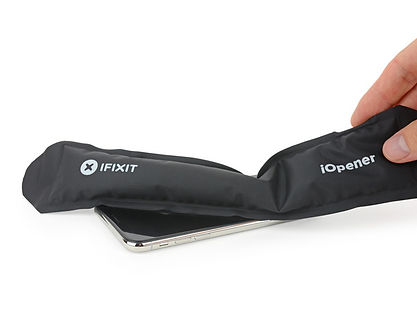

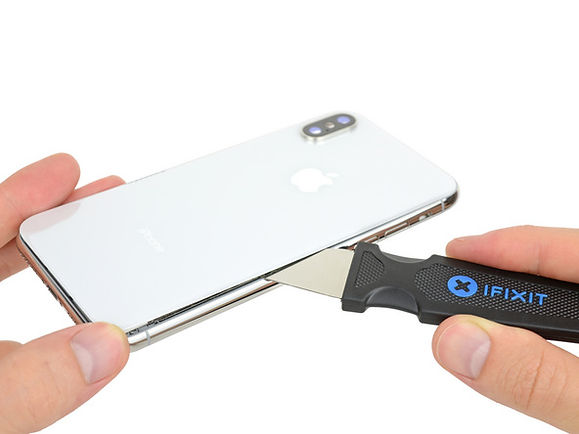

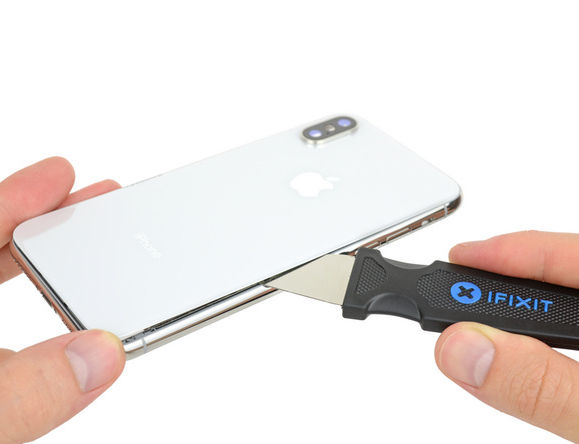

  • После много-много тепла мы обманули падчерицу и привлекли нашего Джимми . Как и iPhone 8 и 8 Plus, в X есть серьезно склеенная задняя панель.

  • После всего нашего тщательного Джимминга мы все еще застряли: в отличие от задней панели iPhone 4, задняя панель камеры перекрывает заднее стекло и тщательно приваривается к металлической раме внизу.

  • В этой классической ситуации с ручным приклеиванием в печенье мы можем либо отрезать руку (удар камеры), либо разбить банку печенья (заднее стекло). Отлично.

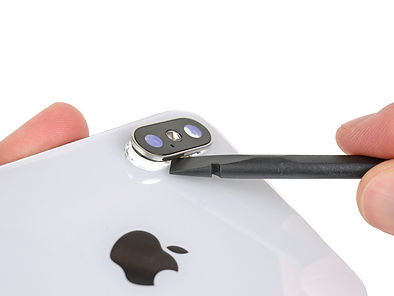

  • Мы выбираем эквалайзер камеры для неповрежденной стеклянной панели. У тех, кто заменит сломанную панель, не будет никаких хороших вариантов - и у них будет чертовски время, очищающее осколки склеенного стекла.

Шаг 23

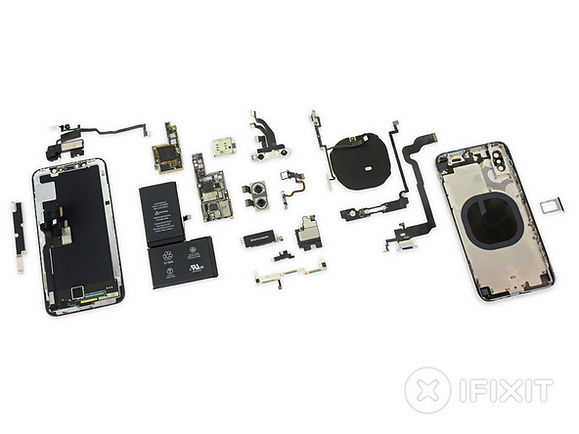

  • Мы надеемся, что вам понравилась ваша трапеза с 22-мя курсами. Мы нашли его очень питательным.

  • Если вы пропустили разрывы iPhone 8 илиiPhone 8 Plus , вы можете проверить их для некоторых сравнений. И не стесняйтесь проверять наш список исправлений длясмартфонов для оценки прошлого устройства.

  • Еще раз спасибо нашим помощникам:Circuitwise , Creative Electron и TechInsights !

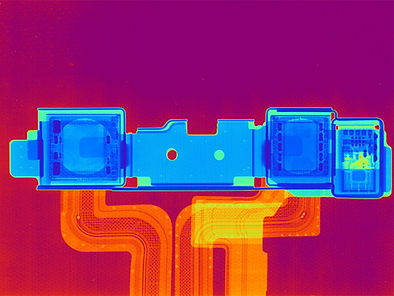

  • Хотите увидеть внутреннюю часть вашего телефона, не открывая его? Посмотрите нашиHD-проспективные и X-ray iPhone X обои .

​

 обзоры  на сайте

​

Обзор хай-тек браслета Nike+ FuelBand



Обзор  Nike+ SportWatch GPS by TomTom



Обзор спортивного браслета Nike+ Sportband 2



Обзор зеркальной камеры Canon EOS 650D



POLAR FT80  Монитор сердечного ритма



Lumia 520 - самый бюджетный Windows Phone

8 смартфон в линейке Nokia



Обзор смартфона Sony Xperia S



Рация Motorola TLKR T80 Extreme



Обзор планшета Apple The new (iPad 3):



Обзор Минимойки KARCHER K 5.200



Обзор  ноутбука HP Pavilion g6-2209sr



Размерные сетки одежды, обуви и аксессуаров Reebok



Обзор видеокамеры GoPro HD HERO3 Black Edition



Обзор зеркальной камеры Canon EOS 6D



Обзор фонаря Fenix TK70



​Размерные сетки одежды, обуви и аксессуаров Columbia

​

​Растворяемся в комфорте универсала    Audi A6 allroad quattro​



Купе Maserati GranTurismo MC Stradale стало четырёхместным



Оцениваем практичность лифтбек  Skoda Rapid



​Подвергаемся атаке нового хэтча ​Mercedes A-Class



Фирма Alpina превзошла ожидания, выкатив три модели вместо одной



Суперкар Bugatti Veyron Grand Sport расписался в любви к науке



Для универсала Volkswagen Golf выделили  пакет R-line



К 50-летию Porsche 911 представлена версия GT3



Мощное купе Rolls-Royce Wraith превзошло ожидания



Оцениваем реалистичность нового внедорожника Range Rover



Фирма Subaru намекнула на будущее модели WRX



Смотрим, как отразился рестайлинг на Audi A4 и S4



Polaris  с  2014 года запустить в серию аппараты на   безвоздушных шинах



Вкручиваем в португальские повороты новый Porsche Cayman S



Тест-драйв Polaris Sportsman Touring 850 Twin



Представлен внедорожник Jeep Grand Cherokee   для Европы



Для малютки Audi A1 предложили очередной пакет доработок



Фирма Maserati досрочно рассекретила седан Ghibli



Polaris  RZR-S 800 EFI Ranger Sport

​

Обзор трайк-туриста BRP Can-Am Spyder



Обзор квадроцикла STELS ATV 800D EFI EPS

​

  • Дисплей и ремонт батарей остаются приоритетом в дизайне iPhone.

  • Трещины экрана можно заменить, не удаляя биометрические аппаратные средства идентификации лица.

  • Либеральное использование винтов предпочтительнее клея, но вам придется принести свои драйверы Apple (Pentalobe и три точки) в дополнение к стандартным Phillips.

  • Гидроизоляционные меры усложняют некоторые ремонтные работы, но делают трудный ремонт повреждений водой менее вероятными.

  • Суетливые кабели соединяют несвязанные компоненты вместе в сложные сборки - дорогостоящие и хлопотные для замены.

  • Стекло спереди и сзади удваивает вероятность падения урона - и если заднее стекло ломается, вы удаляете каждый компонент и заменяете все шасси.

​

      Отказоустойчивость 6 из 10 (10 легче всего ремонтировать)
