Разбираем новый iPad Pro 10.5"

Новые  компоненты.

Специалисты из iFiXit  решили  разобрать новый революционный планшет от apple iPad Pro  10.5". Только разобрав его на запчасти , можно узнать что такого нового изобрели в Apple





Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

ШАГ 1

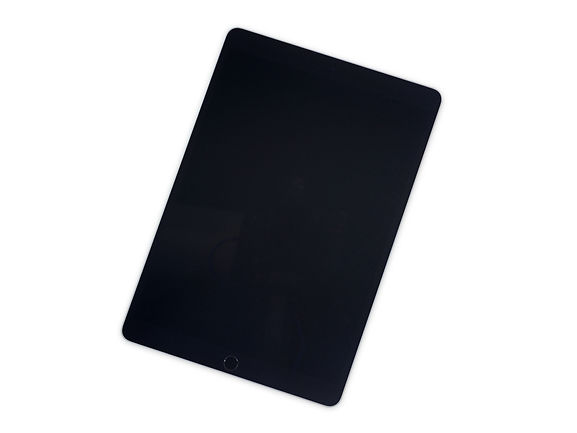

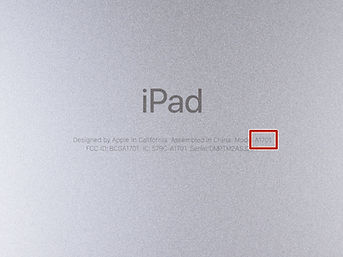

Все шутки в сторону , эта вещь имеет некоторые впечатляющие характеристики:

- Полностью ламинированный, 10,5" ,

LED-подсветка, LED-backlit, Oxide TFT "True Tone"  разрешением дисплея 2224 × 1668 resolution (264 ppi)

- 4-го поколения 64-битный Apple, A10X пользовательский процессор, с М10 движения сопроцессора

-12 MP OIS задняя камера с 4K запись видео 30 кадров в секунду, и 7 МП FaceTime камера с 1080p видео

- Self-балансировка, четыре-спикер динамика

- Сенсорный датчик ID, 2 микрофона, датчик освещенности, акселерометр, барометр, и 3-осевой гироскоп

- 802.11a/​b/​g/​n/​ac dual band MIMO Wi-Fi + Bluetooth 4.2

- 64, 256 или 512 Гб  памяти

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

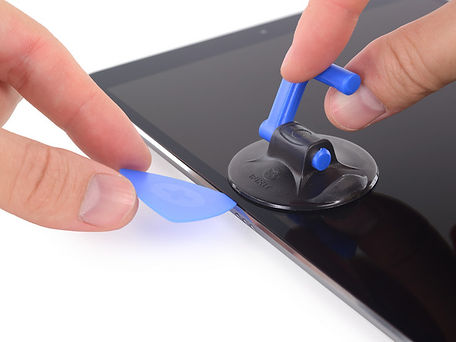

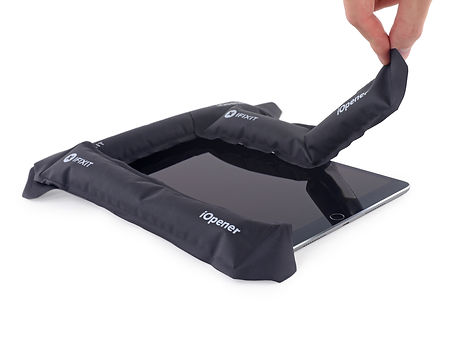

- Как и большинство IPADS ,   блок экрана охраняется сильным клеем , но тоньше окантовка означает , что это легче , чем когда -либо случайно заклинить медиатор между дисплеем и ламинированного стекла.

- Тем не менее, вскрытие вслепую  новый IPad всегда страшно, так как всегда есть опасность прорезать случайно кабель дисплея ...

- ... кроме случаев, когда есть ! Apple, удалось положить кабели дисплея прямо по центру, подальше от опасности.

Разбираем iPad Pro 10.5 massinfo.info

- Tеперь, Apple решили использовать крестообразные винты через дисплей кронштейн , в отличии от этих надоедливых трех-точечных винтов используемых в iPhone 7 (Plus) .

- Они также подключили шлейф дисплея рядом с портом Lightning  , делая ремонт чуть менее неудобным

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

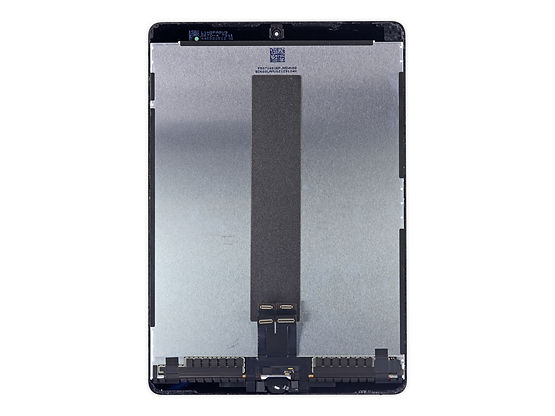

Для невооруженного глаза, этот дисплей не  отличается от предыдущих поколений. И с разрешением 264 точек на дюйм, это не первый дисплей Retina IPad.

-Все же, 120 Гц является горячо быстрой частотой обновления для этого много пикселей , вероятно , поэтому она нуждается в четырех соединительные шлейфа. (Его  старший брат получил от только два.)

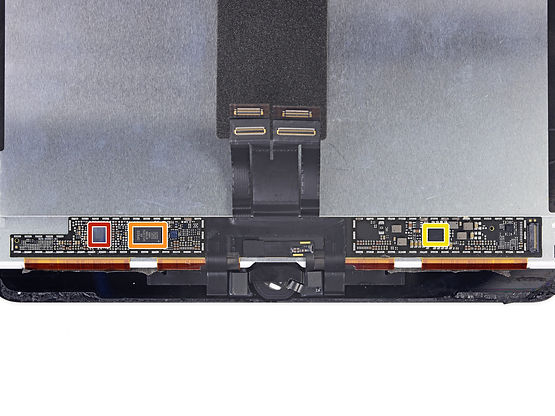

-  Мы находим:

Intersil 248828 R703CM

Parade Technologies DP825 контроллер синхронизации (вероятно , обновленная версия Parade IC мы заметили в предыдущих IPad Pro )

Texas Instruments TPS565158

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

- В нашей версии Wi-Fi от 10.5" Pro, Apple оставила некоторые загадочные пластиковые блоки, где может быть обнаружена в LTE антенна.

- Чтобы добавить к тайне, они не присутствовали в Wi-Fi 12,9" IPad Pro ...

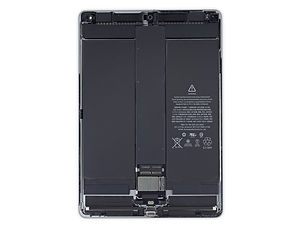

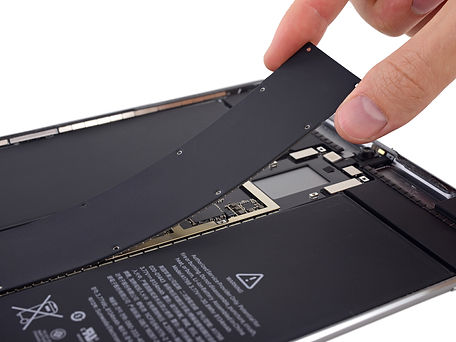

- Ничего особенного,  пока не удалите большой щит, покрывающий логическую плату. Время распаковать его и посмотреть, что мы находим.

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

-  Мы углубимся в устройство, мы понимаем, что мы не заметили какие-либо внутренние шлейфы еще.

- Мы находим 3,5 мм разъем для наушников и динамиков

-  Apple заховали шлейфы довольно неудобно  , он зажатый между динамиком и задней частью корпуса.

- Подняв полосу мягкой проводящей ленты, мы находим винты!

-Psych -those винты не спасли нас от борьбы , через неприятный клей

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

-  Конечно, allllllll соединительные шлейфы скрываются под этим динамиком камеры.

- По крайней мере , камера динамик сам выходит неповрежденной, с attached- водителя в отличие от 12,9" Pro , это является неразрушающим процессом. Спикер даже имеет маленькие пружинные контакты, так что изымается чисто.

- Не так для ленточных кшлейфов, которые остаются приклеенными к задней панели

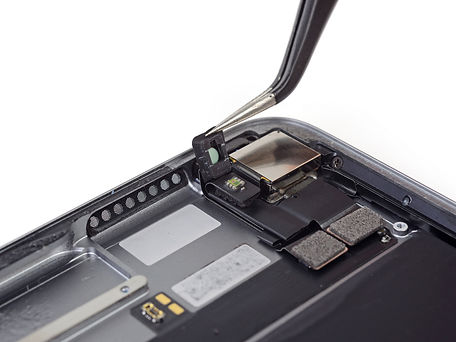

-  Борьба с клеем динамика на противоположной стороне вознаграждает нас с доступом к задней панели камеры и датчик освещенности.

- Световой датчик покрыт зеленым / белый / ясный фильтр

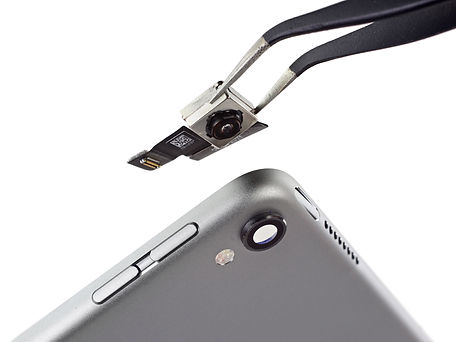

- Задняя камера до 12 MP фото и 4K видео при 30 кадрах в секунду, все с выгодой оптической стабилизации изображения. Это составляет от 8 МП фотографий и 1080p видео способных камер , сделанных в 2015 12,9" Pro .

 обзоры  на сайте

Обзор хай-тек браслета Nike+ FuelBand



Обзор  Nike+ SportWatch GPS by TomTom



Обзор спортивного браслета Nike+ Sportband 2



Обзор зеркальной камеры Canon EOS 650D



POLAR FT80  Монитор сердечного ритма



Lumia 520 - самый бюджетный Windows Phone

8 смартфон в линейке Nokia



Обзор смартфона Sony Xperia S



Рация Motorola TLKR T80 Extreme



Обзор планшета Apple The new (iPad 3):



Обзор Минимойки KARCHER K 5.200



Обзор  ноутбука HP Pavilion g6-2209sr



Размерные сетки одежды, обуви и аксессуаров Reebok



Обзор видеокамеры GoPro HD HERO3 Black Edition



Обзор зеркальной камеры Canon EOS 6D



Обзор фонаря Fenix TK70



​Размерные сетки одежды, обуви и аксессуаров Columbia

Растворяемся в комфорте универсала    Audi A6 allroad quattro​



Купе Maserati GranTurismo MC Stradale стало четырёхместным



Оцениваем практичность лифтбек  Skoda Rapid



Подвергаемся атаке нового хэтча Mercedes A-Class



Фирма Alpina превзошла ожидания, выкатив три модели вместо одной



Суперкар Bugatti Veyron Grand Sport расписался в любви к науке



Для универсала Volkswagen Golf выделили  пакет R-line



К 50-летию Porsche 911 представлена версия GT3



Мощное купе Rolls-Royce Wraith превзошло ожидания



Оцениваем реалистичность нового внедорожника Range Rover



Фирма Subaru намекнула на будущее модели WRX



Смотрим, как отразился рестайлинг на Audi A4 и S4



Polaris  с  2014 года запустить в серию аппараты на   безвоздушных шинах



Вкручиваем в португальские повороты новый Porsche Cayman S



Тест-драйв Polaris Sportsman Touring 850 Twin



Представлен внедорожник Jeep Grand Cherokee   для Европы



Для малютки Audi A1 предложили очередной пакет доработок



Фирма Maserati досрочно рассекретила седан Ghibli



Polaris  RZR-S 800 EFI Ranger Sport

Обзор трайк-туриста BRP Can-Am Spyder



Обзор квадроцикла STELS ATV 800D EFI EPS

Разбираем iPad Pro 10.5 massinfo.info
Разбираем iPad Pro 10.5 massinfo.info

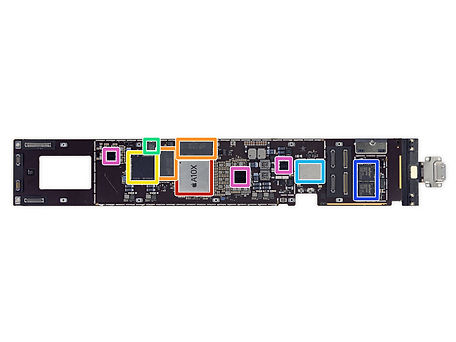

-  Apple , APL1071 чип Apple , A10X Fusion с 64-битной архитектурой и встроенный сопроцессор M10

- Микрон MT53B256M64D2PX-062 1600 МГц 2 ГБ LPDDR4 (2 микросхемы для 4 ГБ оперативной памяти)

- флэш-память Toshiba THGBX669D4LLDXG 64 Гб NAND

- контроллер NXP 67V04 NFC (как показано на IPad 5 iPhone 7 и Apple, часы Series 2)

- Беспроводной модуль Murata / Apple 339S00249

- 2 х Broadcom BCM15900B0 контроллер сенсорного экрана

- Apple, 343S00118-A0, 343S00120-A0 и 343S00121-A1

Выводы
  • Пока не припаян, батарея не очень прочно придерживалась-не более язычки, как мы видели в IPad Pro 12,9" .

  • Порт Смарт разъем практически невозможно заменить, но не включает в себя никаких движущихся частей, и вряд ли удастся.

  • ЖК и стекла передней панели соединяются вместе. Это несколько упрощает процедуру открытия.

  • Плавленый передняя панель повышает стоимость ремонта экрана, а также риск повреждения при открытии ЖК-дисплея.

  • Gobs клея держать все на месте, что делает все более трудным ремонт.
