Разбираем Apple Watch Series 3

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info

ШАГ 1





Что это в твоем блестящем новом Apple Watch?

  • Второй OLED-дисплей Retina второго поколения с Force Touch

    • В соответствии с оригинальными Apple Watch серия 2 поставляется в двух размерах: 38 мм (272 × 340 пикселей, 290 точек на дюйм) и 42 мм (312 × 390 пикселей, 302 точек на дюйм).

  • Специально разработанный Apple S3 SiP (система в пакете)

  • Опциональные LTE и UMTS, встроенные в GPS / ГЛОНАСС + NFC + Wi-Fi 802.11b / g / n 2,4 ГГц + Bluetooth 4.2

  • Акселерометр + гироскоп + датчик частоты пульса + ​​микрофон + динамик + барометрический альтиметр + датчик окружающего освещения

  • Рейтинг водонепроницаемости (до 50 метров)

  • WatchOS 4

Разбираем Apple Watch Series 3 ​на massinfo.info
  • Прежде чем взглянуть внутрь, посмотрите на рентгеновские изображения.

    •  Это изображение любезно предоставлено дружественными рентгеновскими экспертами в Creative Electron .

  • В то время как общий макет практически не изменился с оригинального Apple Watch, мы разорвались и получили рентгеновский снимок в 2015 году, похоже, что под динамиком может быть несколько дополнительных спаек (вверху справа от этого изображения).

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info

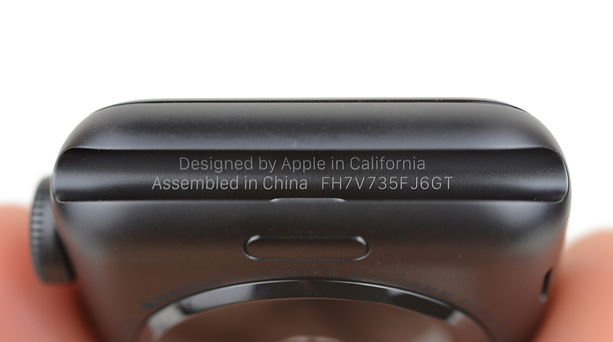

  • Время для быстрой проверки , чтобы убедиться, что мы купили правильные часы.

  • Да, это вот серия Apple Watch Series 3, самая эксклюзивная и превосходная линейка компьютера для наручных компьютеров Apple, предлагающая непревзойденную вычислительную мощность и моду в течение следующих 51 недели.

    • Мы даже получили модель LTE!

  • Рядом с этим секретным портом диагностики мы выбрали новый номер модели: A1889.

  • Время этих часов пришло. Поскольку его форм-фактор остается неизменным, мы надеемся, что наша стандартная технология открытия все же будет применяться.

  • Суммирование: тепло и ломтик. Медленно, но уверенно. Не отвлекайтесь на гипнотическую красную точку, глядя на вас .

  • Помимо этого символ статуса красной точкой, мы почти уверены, что снова открываем серию 2 . Это выглядит странно знакомым.

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
  • Кабели de-ZIF'd, мы ясно видим экран.

  • В частности, дисплей не изменяется от серии 2 с одним ключевым отличием - теперь он функционирует как многочастотная (LTE?) Антенна.

    • Мы будем тестировать совместимость, чтобы увидеть, действительно ли дисплеи взаимозаменяемы.

  • На этом дисплее меньше IC, чем в прошлом году. Наверное, это не было важно.

    • Сенсорный контроллер Analog Devices 343S00092

    • Модуль NFC NXP 80V18

    • Пустая площадка для пайки ( 20211CP TD1628A идет здесь?)

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
  • Как и в предыдущей версии, дальнейший доступ запрещен крошечным трехточечным винтом - одним из 64 возможных непредвиденных обстоятельств, к которыммы приступили.

  • Верхняя треть часов обозначена как «Taptic Engine», и это в основном верно, но ярлык также скрывает брекет, который охраняет, помимо прочего, разъем аккумулятора, который мы ищем.

  • Время забрать блок питания и посмотреть, что дает этим часам целый день сок.

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info

Пока батарея iPhone продолжает уменьшаться , батарея часов Apple аккуратно накачивается:

  • Аккумулятор серии 3, обозначенный A1848, упакован в 1,07 Вт (279 мАч при 3,82 В).

  • Это почти на 4% больше, чем у батареи 1.03 Whr, которую мы обнаружили в серии 2, которая сама по себе была на 32% выше, чем у оригинальной камеры Apple Watch 0.78 Whr .

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
  • Все идет нормально. Мы вытаскиваем стандартный датчик / прокладку Force Touch, оснащенный тем же самым контроллером емкостных датчиков Analog Devices AD7149 , который мы нашли в серии 2.

  • Продолжая части отборки гулянки, мы исторгну Taptic Engine, на первый взгляд не отличается от наручных часов былого .

  • Затем выдает антенную решетку, включая то, что мы считаем GPS-антенной .

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
  • Выщипывание продолжается, когда мы снимаем самозатухающий динамик, предназначенный для ультразвукового взрыва воды после того, как ваши часы окунутся.

  • После полного опыта Series 2-ish, мы наконец-то получили что-то новое - совершенно новый раздел RF-чипов, несомненно ответственный за работу с добавленной функциональностью LTE.

  • В другом новом повороте отверстие для вентиляционного отверстия рядом с микрофоном теперь заполнено тем, что похоже на барометрический датчик давления.

Разбираем Apple Watch Series 3 ​на massinfo.info

Шаг 10

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info

Вы, ребята, слышали, что можете использовать этот кремний ? Давайте посмотрим, кто в этом составе :

  • ST Microelectronics ST33G1M2 32-битный MCU с ARM SecurCore SC300

    • Мы подозреваем, что это встроенная SIM-карта Apple Watch (eSIM)

  • Avago AFEM-8057 Интерфейсный модуль Wi-Fi?

  • SkyWorks 78109-12

  • FY LEE C7P

  • FF1A02

  • Яблоко? 339M00035

Шаг 11

Разбираем Apple Watch Series 3 ​на massinfo.info
Разбираем Apple Watch Series 3 ​на massinfo.info
  • Последний звонок: задняя крышка. Он прижимается к тефлоновому уплотнительному кольцу, но большой палец и твердый толчок снимают его с работы.

  • Материал был стандартизован в часовых моделях и перешел на утонченную керамику, заменив предыдущие варианты Ion-X или Sapphire.

  • Он также содержит массив датчиков PPG,который отвечает за измерение частоты сердечных сокращений.

    • Было бы здорово увидеть некоторые изменения из серии 2 после жалоб на точность в предыдущих моделях. Тем не менее, в том, что касается ношения, Apple Watch - лучшее из плохого .

  • Также выясняется, что беспроводная зарядная катушка была слегка изменена для поддержки большинства зарядных устройств Qi.

  • Наконец, с новым барометрическим высотомером, занимающим место рядом с микрофоном, куда поступало вентиляционное отверстие? Ответ: прячась прямо здесь, рядом с диагностическим портом.

 обзоры  на сайте

Обзор хай-тек браслета Nike+ FuelBand



Обзор  Nike+ SportWatch GPS by TomTom



Обзор спортивного браслета Nike+ Sportband 2



Обзор зеркальной камеры Canon EOS 650D



POLAR FT80  Монитор сердечного ритма



Lumia 520 - самый бюджетный Windows Phone

8 смартфон в линейке Nokia



Обзор смартфона Sony Xperia S



Рация Motorola TLKR T80 Extreme



Обзор планшета Apple The new (iPad 3):



Обзор Минимойки KARCHER K 5.200



Обзор  ноутбука HP Pavilion g6-2209sr



Размерные сетки одежды, обуви и аксессуаров Reebok



Обзор видеокамеры GoPro HD HERO3 Black Edition



Обзор зеркальной камеры Canon EOS 6D



Обзор фонаря Fenix TK70



​Размерные сетки одежды, обуви и аксессуаров Columbia

Растворяемся в комфорте универсала    Audi A6 allroad quattro​



Купе Maserati GranTurismo MC Stradale стало четырёхместным



Оцениваем практичность лифтбек  Skoda Rapid



Подвергаемся атаке нового хэтча Mercedes A-Class



Фирма Alpina превзошла ожидания, выкатив три модели вместо одной



Суперкар Bugatti Veyron Grand Sport расписался в любви к науке



Для универсала Volkswagen Golf выделили  пакет R-line



К 50-летию Porsche 911 представлена версия GT3



Мощное купе Rolls-Royce Wraith превзошло ожидания



Оцениваем реалистичность нового внедорожника Range Rover



Фирма Subaru намекнула на будущее модели WRX



Смотрим, как отразился рестайлинг на Audi A4 и S4



Polaris  с  2014 года запустить в серию аппараты на   безвоздушных шинах



Вкручиваем в португальские повороты новый Porsche Cayman S



Тест-драйв Polaris Sportsman Touring 850 Twin



Представлен внедорожник Jeep Grand Cherokee   для Европы



Для малютки Audi A1 предложили очередной пакет доработок



Фирма Maserati досрочно рассекретила седан Ghibli



Polaris  RZR-S 800 EFI Ranger Sport

Обзор трайк-туриста BRP Can-Am Spyder



Обзор квадроцикла STELS ATV 800D EFI EPS

Выводы
  • Наблюдение за заменами часов остается быстрым и простым.

  • Замены экрана сложны, но делают это - это первое, что нужно оторвать, и отсоединяется через простые разъемы ZIF.

  • Замена батареи сложна, но достаточно проста, когда вы находитесь внутри, при условии, что вы вооружены отверткой Y000.

  • В то время как не проприетарные, невероятно крошечные трехточечные винты являются препятствием для ремонта.

  • Для замены любого из компонентных кабелей требуется микроскопление.

  • В основном система S3 с полимерной оболочкой делает практически невозможным ремонт на уровне доски.
